Электроэрозионная обработка сложных деталей

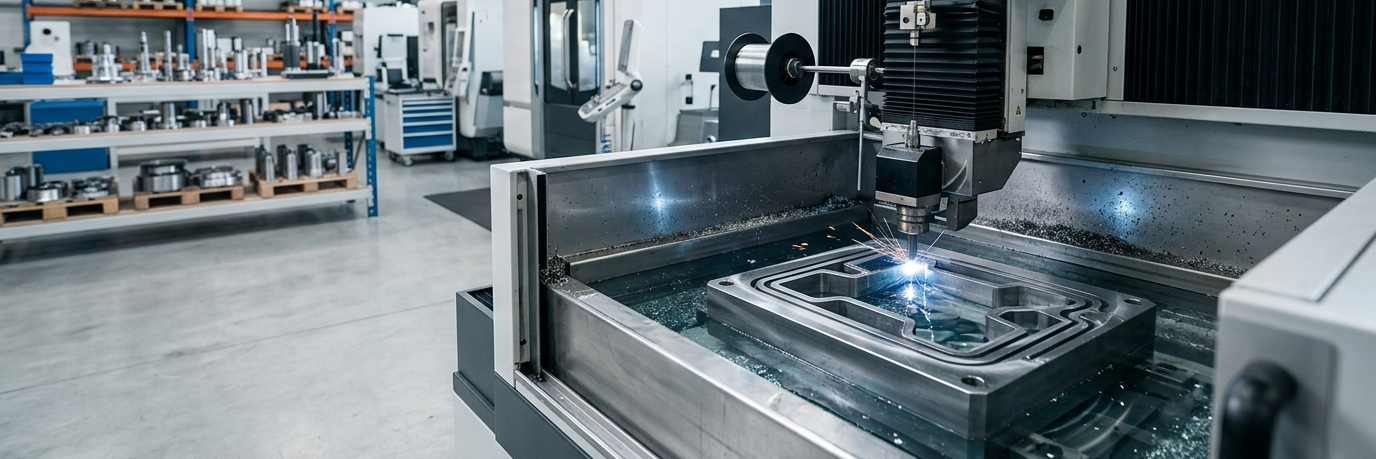

Компания «СибПрофМеталл» выполняет проволочную электроэрозионную резку металла в Новосибирске по чертежам, 3D-моделям, эскизам и образцам заказчика. Технология Wire EDM (электроэрозионная обработка, ЭЭО) позволяет получать сложные наружные и внутренние контуры, узкие пазы и прецизионные элементы в твёрдых и закалённых токопроводящих материалах.
Электроэрозионная резка применяется там, где требуется высокая точность, сложная геометрия или обработка материала, с которым затруднена обычная механическая обработка.
Точность обработки — до ±0,01 мм.
Шероховатость поверхности — до Ra 1,6 мкм.
Толщина заготовки — до 400 мм.
Стоимость — от 1 800 ₽ за нормо-час.
Единичные, мелкосерийные и серийные заказы.
Обработка закалённых сталей, инструментальных и других токопроводящих материалов.

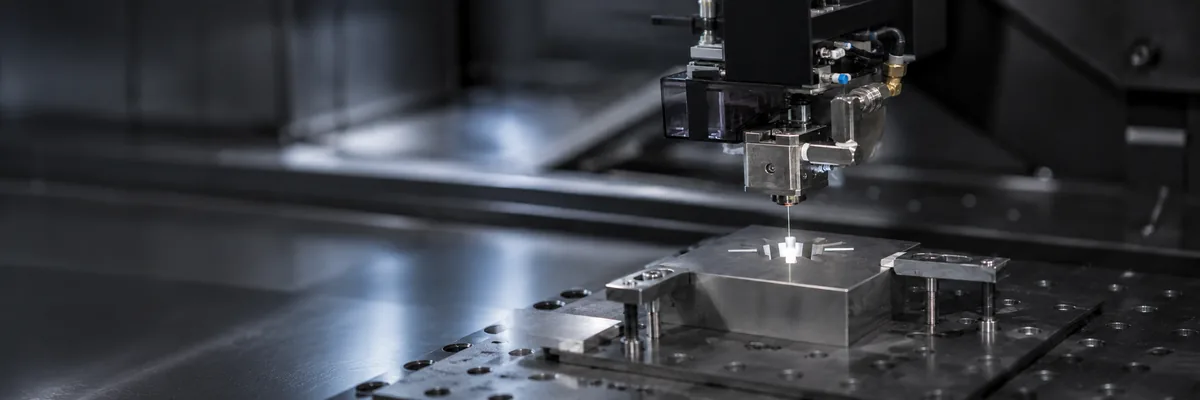

При проволочной электроэрозионной обработке металлическая проволока выполняет роль электрода. Материал удаляется контролируемыми электрическими разрядами, поэтому на заготовку не передаётся обычное механическое усилие резания. Это особенно важно для точных деталей, тонких элементов и сложных профилей.
Проволочную электроэрозионную обработку используют, когда обычной фрезеровкой, сверлением или другим механическим способом сложно получить необходимую геометрию или выдержать требуемую точность.
Электроэрозионная резка подходит, когда необходимо:
обработать уже закалённую деталь;
получить сложный наружный или внутренний контур;
изготовить узкий паз или профиль сложной формы;
выполнить точные сопрягаемые элементы;
изготовить матрицу, пуансон или элемент штампа;
обработать инструментальный или твёрдый сплав;
минимизировать механическое воздействие на деталь;
обеспечить повторяемость размеров при изготовлении серии;
получить геометрию, неудобную или недоступную для обычного режущего инструмента.
Электроэрозионная обработка может выполняться как самостоятельная операция или как часть полного технологического цикла изготовления детали.
матрицы;
пуансоны;
вставки пресс-форм;
элементы штампов;
детали из закалённой стали;
инструментальная оснастка;
прецизионные детали;
шаблоны и калибры;
зубчатые профили;
шлицы;
шпоночные пазы;
узкие пазы;
сложные отверстия;
замкнутые внутренние контуры;
фасонные наружные контуры;
сопрягаемые элементы повышенной точности.
Для нестандартной детали можно направить чертёж, 3D-модель или эскиз. Если технической документации нет, для предварительной оценки подойдут фотографии с основными размерами или физический образец.
Электроэрозионный способ применяется для электропроводящих материалов. Высокая твёрдость заготовки сама по себе не препятствует применению технологии, поэтому метод особенно востребован при обработке деталей после закалки и термообработки.
закалённые стали;
инструментальные стали;
конструкционные стали;
твёрдые сплавы;
инструментальные материалы;
другие электропроводящие металлические заготовки.
Возможность обработки конкретной марки материала определяется после технологической оценки. Для расчёта желательно указать не только марку, но и состояние материала, например наличие закалки или другой термообработки.
Параметр | Возможность |
|---|---|
Технология | Проволочная электроэрозионная обработка / Wire EDM |
Точность | до ±0,01 мм |
Шероховатость | до Ra 1,6 мкм |
Максимальная толщина заготовки | до 400 мм |
Материалы | Электропроводящие, включая закалённые стали и твёрдые сплавы |
Тип производства | Единичное, мелкосерийное и серийное |
Исходные данные | Чертёж, 3D-модель, эскиз или образец |
Стоимость | от 1 800 ₽ за нормо-час |
Указанные параметры являются технологическим ориентиром. Фактически достижимые точность и шероховатость зависят от материала, толщины заготовки, геометрии детали и требований технической документации.
Электроэрозия обладает широкими возможностями, однако технология имеет особенности, которые необходимо учитывать ещё на этапе проектирования детали.
материал должен проводить электрический ток;
проволока должна иметь возможность пройти через область обработки;
для замкнутого внутреннего контура необходимо обеспечить ввод проволоки;
минимальный радиус внутреннего угла ограничен диаметром проволоки и технологическим зазором;
достижимая точность зависит от толщины, материала и геометрии детали;
для повышенной точности и качества поверхности могут применяться дополнительные проходы;
глухие полости и некоторые виды объёмной геометрии требуют другой технологии обработки.
Критические внутренние углы, посадочные размеры, пазы и другие особо точные элементы желательно отдельно обозначить в чертеже.
Электроэрозионная и фрезерная обработка не всегда являются конкурирующими технологиями. В производстве одной детали они часто используются последовательно.
Задача | Электроэрозионная резка | Фрезерная обработка |
|---|---|---|
Обработка закалённой детали | Хорошо подходит | Зависит от материала и инструмента |
Сложный внутренний профиль | Одно из основных применений | Ограничивается геометрией инструмента |
Узкие пазы | Хорошо подходит | Зависит от диаметра и жёсткости инструмента |
Механическое усилие на деталь | Практически отсутствует | Присутствует |
Карманы и объёмная 3D-геометрия | Не основная задача проволочной ЭЭО | Хорошо подходит |
Матрицы и пуансоны | Хорошо подходит | Часто применяется совместно с ЭЭО |
На практике заготовка может сначала пройти токарную или фрезерную обработку, после чего точные контуры, шлицы, пазы или профили выполняются электроэрозионным способом.
Лазерная и электроэрозионная резка решают разные производственные задачи.
Лазерная резка рациональна прежде всего для быстрого раскроя листового металла. Электроэрозионная обработка применяется, когда на первый план выходят точность, обработка закалённого материала, сложные внутренние контуры, узкие пазы или специальные требования к отдельным участкам детали.
Поэтому технология выбирается не только по толщине металла, но и по материалу, геометрии изделия, допускам и назначению готовой детали.
Чем полнее исходные данные, тем быстрее можно определить технологию, стоимость и срок изготовления.
Чертёж или 3D-модель детали.
Марка материала.
Толщина или габариты заготовки.
Количество деталей.
Требуемые допуски.
Требования к шероховатости поверхности.
Критические размеры и сопрягаемые элементы.
Необходимый срок изготовления.
Дополнительные операции, если требуется полный цикл производства.
При отсутствии готового чертежа можно предоставить эскиз, фотографии с размерами или физический образец для предварительной технологической оценки.
Специалист изучает геометрию детали, материал, толщину заготовки, критические размеры, требования к допускам и поверхности.
На этом этапе определяется, подходит ли проволочная электроэрозионная резка для поставленной задачи и требуется ли сочетать её с другими видами обработки.
Определяются режимы электроэрозионной обработки, последовательность проходов, способ базирования и контрольные размеры.
Для серийных деталей технологический процесс подготавливается с учётом повторяемости результата.
Заготовка устанавливается и точно базируется на оборудовании. При необходимости выполняются подготовительные операции.
По заданной программе выполняется обработка наружных и внутренних контуров. Для элементов с повышенными требованиями к точности или состоянию поверхности технологический процесс может предусматривать дополнительные проходы.
После обработки проверяются заданные размеры, геометрия и другие параметры, предусмотренные чертежом или техническим заданием.
При необходимости деталь передаётся на следующий производственный этап, комплектуется с другими изделиями заказа и подготавливается к выдаче или отгрузке.
При электроэрозионной обработке контролируются параметры, непосредственно влияющие на работоспособность готовой детали:
линейные размеры;
геометрия наружных и внутренних контуров;
взаимное расположение элементов;
критические посадочные размеры;
состояние обработанной поверхности;
сохранность тонких элементов;
повторяемость деталей в партии.
Требования к допускам, шероховатости, способу контроля и приёмке желательно указывать непосредственно в чертеже или техническом задании.
«СибПрофМеталл» может выполнить не только отдельную электроэрозионную операцию, но и включить её в общий технологический маршрут изготовления детали.

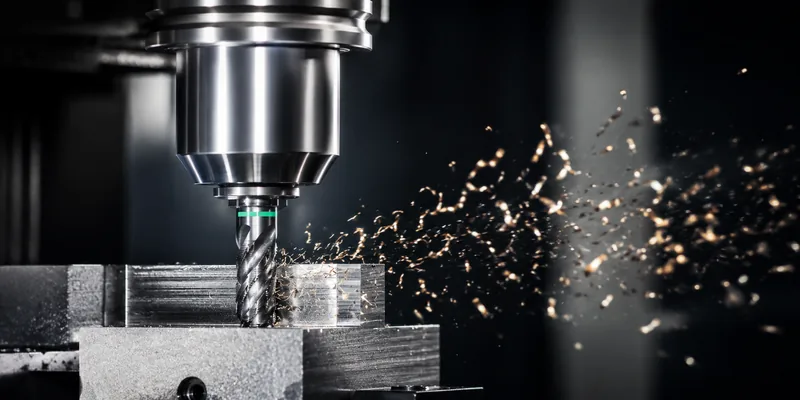

Фрезеровка может применяться для подготовки базовых поверхностей, обработки карманов, уступов и других элементов, после чего точные контуры выполняются электроэрозионным методом.
Для деталей вращения предварительная токарная обработка может выполняться до электроэрозионной операции.
При необходимости технологический маршрут может включать финишную механическую обработку поверхностей.
Для комплексных заказов отдельные детали могут проходить несколько производственных этапов на одной площадке.
Такой подход позволяет заказать не одну изолированную операцию, а технологически связанный комплекс работ без перевозки деталей между несколькими подрядчиками.
Ориентировочная стоимость электроэрозионной обработки начинается от 1 800 ₽ за нормо-час.
Итоговая цена рассчитывается индивидуально, поскольку продолжительность обработки зависит не только от габаритов детали.
На стоимость влияют:
материал заготовки;
толщина детали;
общая длина обрабатываемого контура;
количество внутренних контуров;
сложность геометрии;
требуемая точность;
требования к шероховатости;
количество необходимых проходов;
подготовительные операции;
необходимость дополнительной оснастки;
количество деталей в партии;
дополнительные виды металлообработки;
требуемый срок изготовления.
Для серийного заказа стоимость одной детали может отличаться от стоимости единичного изделия, поскольку часть подготовительных операций выполняется сразу для всей партии.
Работа с закалёнными деталями — одно из наиболее востребованных применений электроэрозионной технологии.
При обычной механической обработке увеличение твёрдости материала повышает требования к режущему инструменту и режимам обработки. При электроэрозии материал удаляется электрическими разрядами, поэтому технология может использоваться для формирования точных контуров уже после термической обработки заготовки.
Это особенно актуально при изготовлении матриц, пуансонов, элементов штампов, пресс-форм и другой инструментальной оснастки.
точность электроэрозионной обработки до ±0,01 мм;
обработка заготовок толщиной до 400 мм;
работа с закалёнными и твёрдыми токопроводящими материалами;
изготовление сложных внутренних и наружных контуров;
единичное, мелкосерийное и серийное производство;
работа по чертежам, 3D-моделям, эскизам и образцам;
предварительная оценка технологичности;
возможность объединить электроэрозию с другими видами металлообработки;
измерительный контроль;
предварительный расчёт стоимости до запуска производства.
Чтобы получить расчёт, направьте в «СибПрофМеталл» чертёж, 3D-модель, эскиз или описание необходимой детали.
Укажите материал, количество изделий, основные размеры, требуемые допуски и желаемый срок изготовления. Специалисты проверят технологичность детали, подберут способ обработки и рассчитают стоимость производства.
Если для изготовления детали требуется несколько операций, электроэрозионную резку можно объединить с фрезерной, токарной, сварочной, шлифовальной и другими видами металлообработки.
Отправьте чертёж или описание детали для расчёта стоимости электроэрозионной обработки.
Финальная цена зависит от материала, толщины, объёма, чертежей и требований к срокам.
